玻璃中間膜拉伸試驗方案
發(fā)布日期：2019-07-22 點擊次數(shù)： 1997
試驗方案：玻璃中間膜拉伸試驗方案
執(zhí)行標(biāo)準(zhǔn)：GBT1040.4-2006，JCT2166-2013
試樣材料：玻璃中間膜板材
試驗設(shè)備：三思泰捷CMT2000單柱式拉力試驗機(jī)
試驗日期：2018-08-16
試驗速度：500 mm/min
試樣規(guī)格：D1
試驗速度：500mm/min
備注：客戶單位是一家新材料公司，是一家研發(fā)、制造溫致變色遮陽PVB膠膜、溫致變色遮陽玻璃以及翻轉(zhuǎn)可變遮陽窗等相關(guān)節(jié)能新材料的國家高新技術(shù)企業(yè)。公司圍繞“建筑節(jié)能、軌道交通、智能汽車、農(nóng)業(yè)溫室、節(jié)能家電、海洋開采平臺”等領(lǐng)域進(jìn)行高端夾層玻璃用中間層材料及玻璃的研發(fā)和生產(chǎn)。產(chǎn)品包括溫致變色遮陽PVB膠膜、溫致變色遮陽玻璃、翻轉(zhuǎn)可變遮陽窗等。

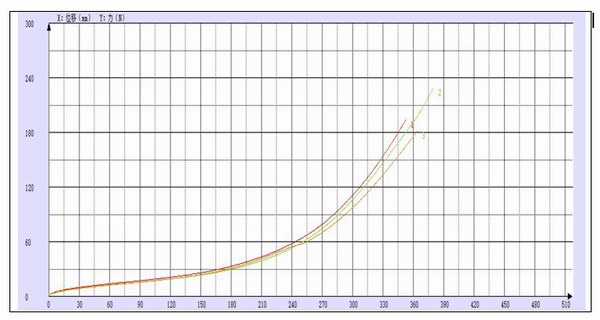

寬度 厚度 原始標(biāo)距 引伸計標(biāo)距 最大力 拉伸強(qiáng)度 彈性模量 斷裂伸長率
單位 mm mm mm mm N MPa MPa %
試樣1 25 0.76 100 50 193.65 10.19 5.04 271.05
試樣2 25 0.76 100 50 229.07 12.06 6.60 297.00
試樣3 25 0.76 100 50 181.60 9.56 4.75 276.17
最大值 25.00 0.76 100.00 50.00 229.07 12.06 6.60 297.00
最小值 25.00 0.76 100.00 50.00 181.60 9.56 4.75 271.05
平均值 25.00 0.76 100.00 50.00 201.44 10.60 5.46 281.41
